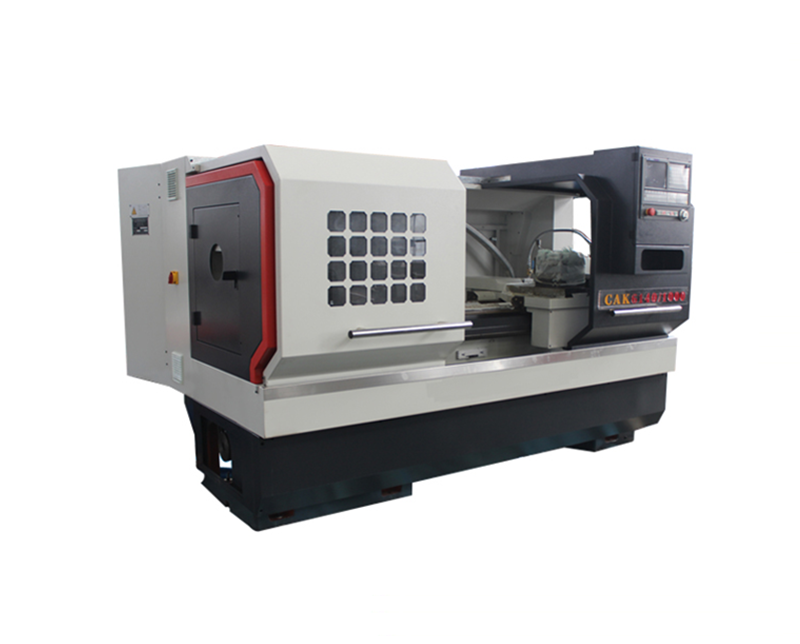

数控车床CAK6150系列

►广州数控980TDC数控系统
►手动三档档内无级调速
►树脂砂铸件,导轨硬度50º以上

►导轨宽400mm

咨询电话
  • 产品详情

机床的优点

1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研,整机采用激光干涉仪进行检测,Z.X轴的定位精度,重复定位精度,反向间隙及机床的稳定性。

2.机床采用强度铸铁,添加了铜及铬材料,床身导轨宽度400mm,床身导轨淬火深度达到4mm,有效的提高了机床稳定性。

3.机床采用日本河谷集中润滑,床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑,针对南方炎热天气,床头箱的清洁度及散热特点,有效的延长了轴承及齿轮的使用寿命。

4.机床主轴采用瓦房店轴承,主轴通孔φ52mm,机床齿轮采用精密磨削,有效提高了齿轮硬度,降低了机床噪音。

5.机床采用汉江滚珠丝杠,Z轴滚珠丝杠,X轴滚珠丝杠采用拉伸结构,提高了对工件加工外圆及内孔尺寸的准确性。

6.机床采用常州亚星四工位免抬电动刀架。刀柄尺寸:25x25mm。可选配六工位电动刀架。


主要技术参数

技术参数SpecificationsCAK6150B
床身上工作直径Max.Swing over bed500mm
床身工件长度Max.workpiece Length750/1000/1500/2000/3000mm
主轴孔锥度Spindle taperMorse 6 (φ90 1:20)
卡盘规格Chruk sizeC6(D8)
主轴通孔直径Thru-hole of spindle80mm
转速范围
Range of spindle speeds
3档自动变速
3 Stpers auto change gear
21-1500r/min(l 162-1500 ll
66 -660 lll 21-210)
尾座顶针行程Tail stock center travel150mm
尾做套筒锥度Tail stock sleeve taperMT5
重复定位精度Repeatability error0.01mm
快移速度X/Z  rapid traverse3/6m/min
电机功率Spindle motor7.5kw
包装尺寸
Packing dimensions
(L×M×H mm)
Overall dimensions for 750mm2550×1550×1700mm
Overall dimensions for1000mm2750×1550×1700mm
Overall dimensions for 1500mm3250×1550×1700mm
Overall dimensions for 2000mm3700×1550×1700mm
Overall dimensions for 3000mm4710×1550×1700mm
重量Weinght(kg)Lenght净重G.W.毛重N.W.
Weinght for 750mm2120/2900
Weinght for 1000mm2240/3000
Weinght for 1500mm2350/3200
Weinght for 2000mm2740/3400
Weinght for 3000mm3600/4200


工件精度:IT6-IT7

工件表面粗糙度:Ra1.6μm

定位精度 0.03/1000mm0.05mm

重复定位精度0.015/1000mm0.04mm

圆度:0.005mm

平面度:0.025/300mm
